脈沖布袋除塵器內部構造圖簡介

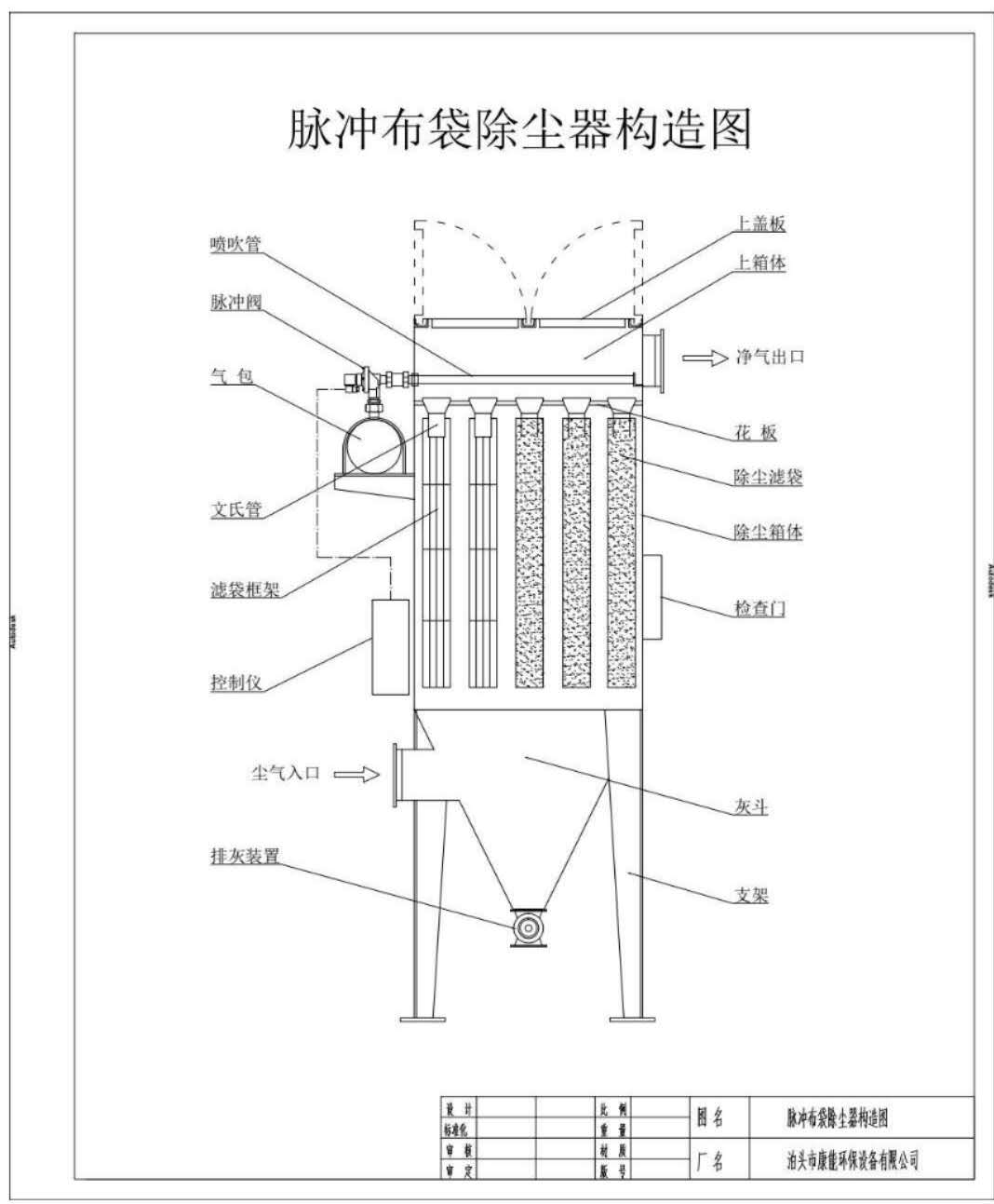

脈沖布袋除塵器構造圖簡介，脈沖布袋除塵器構造圖（見附圖）其結構是主要由本體：它由上箱體、中箱體、進風通道、灰斗組件、檢修門、支架、收塵、過濾系統、噴吹清灰、卸灰系統、保護及控制、檢測系統、電控系統等部分組成的，其箱體是全部采用焊接結構，檢修門采用泡沫橡膠條密封嚴密，除塵器的嚴密性不漏風。

脈沖布袋除塵器構造圖原理：煙氣含塵氣體是從袋式除塵器的被引入除塵器后，再通過煙氣分配裝置將其均勻分配進入過濾室濾袋，而當含塵氣體穿過濾袋時，含粉塵廢氣即被吸附在濾袋外側，而被凈化后的氣體則會從濾袋的內側而排出。當吸附在濾袋上的粉塵在達到厚度時，電磁脈沖閥便會自動開啟，而噴吹空氣則從濾袋的出口處的文氏管噴嘴，從上到下與所有排出的相反方向的風吹入濾袋，從而將吸附在濾袋外表面的粉塵而清落至下面的灰斗中，然后再由排灰閥或者螺旋輸送機將粉塵排出。脈沖布袋除塵器由于裝設了文氏管噴嘴，可以誘導數倍于噴吹空氣的凈化氣并進入濾袋中，從而形成空氣波，使得濾袋便由袋口至底部而產生急劇的膨脹和的沖擊振動作用，從而形成的清灰作用。
